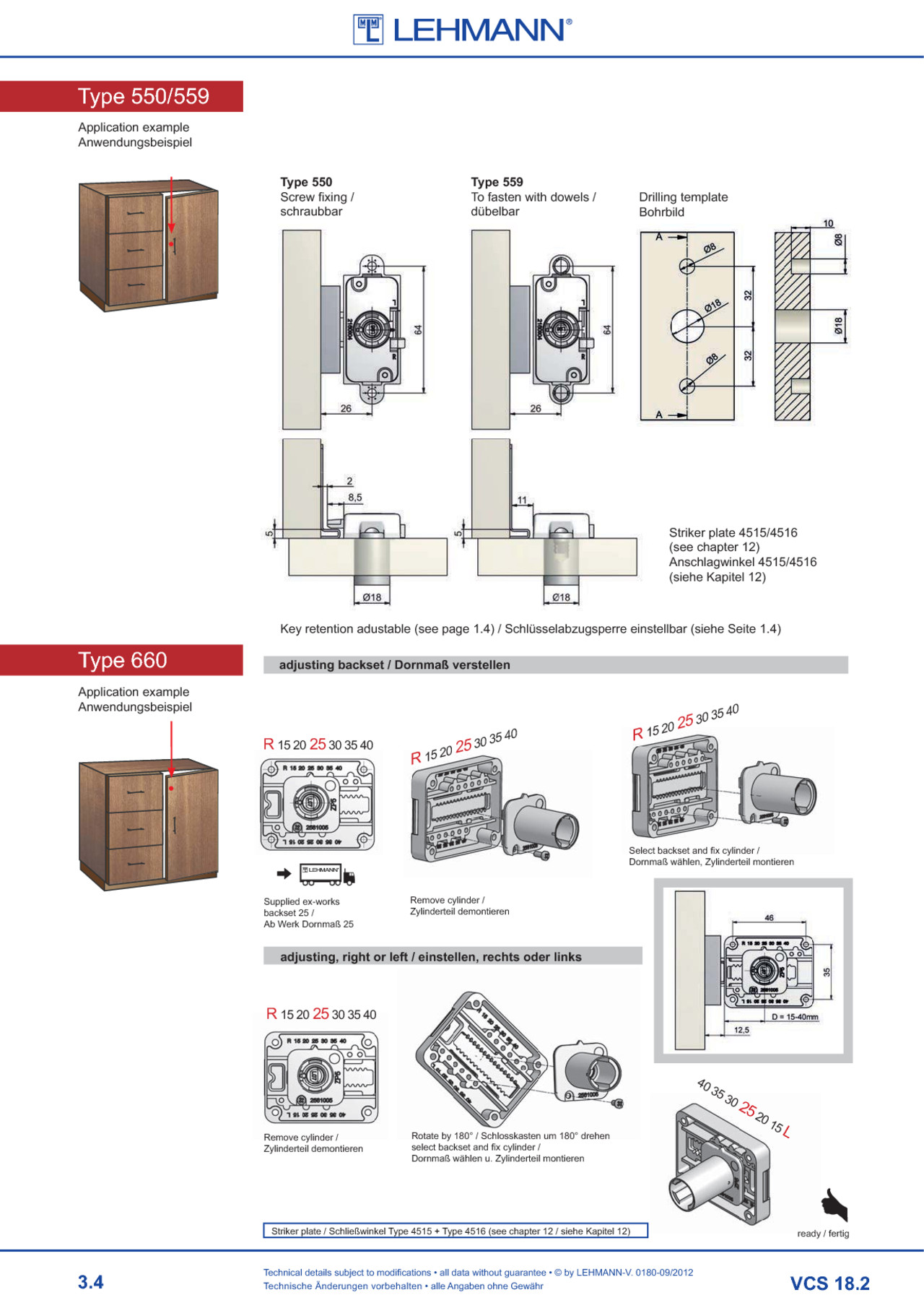

Type 550/559 Application example Anwendungsbeispiel Bestell-Nr. Order-No. Oberfläche Finish VE BQ Type 550 Screw fixing / schraubbar Type 559 To fasten with dowels / dübelbar Drilling template Bohrbild Striker plate 4515/4516 (see chapter 12) Anschlagwinkel 4515/4516 (siehe Kapitel 12) Key retention adustable (see page 1.4) / Schlüsselabzugsperre einstellbar (siehe Seite 1.4) Type 660 Application example Anwendungsbeispiel adjusting backset / Dornmaß verstellen R 15 20 25 30 35 40 0 25 R 15 2 30 35 40 0 25 R 15 2 30 35 40 Select backset and fix cylinder / Dornmaß wählen, Zylinderteil montieren Supplied ex-works backset 25 / Ab Werk Dornmaß 25 Remove cylinder / Zylinderteil demontieren adjusting, right or left / einstellen, rechts oder links R 15 20 25 30 35 40 40 35 30 2 Remove cylinder / Zylinderteil demontieren Rotate by 180° / Schlosskasten um 180° drehen select backset and fix cylinder / Dornmaß wählen u. Zylinderteil montieren 52 01 5L Striker plate / Schließwinkel Type 4515 + Type 4516 (see chapter 12 / siehe Kapitel 12) ready / fertig 3.4 Technical details subject to modifications · all data without guarantee · © by LEHMANN-V. 0180-09/2012 Technische Änderungen vorbehalten · alle Angaben ohne Gewähr VCS 18.2 
